? 本文將為大家介紹以DK8924AN為核心的一款24W LED方案，具有恒壓精度高，待機功耗低，啟動迅速等特點，適用于LED燈帶電源，智能照明等多種應用場景。

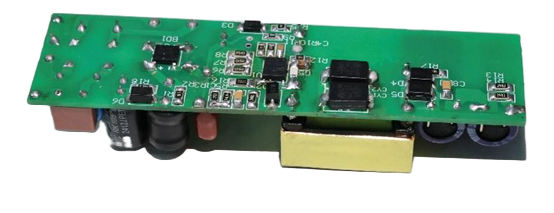

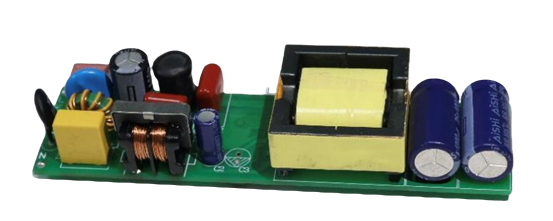

東科24W LED方案 ?樣機版
?
方案概述
?
本方案采用了DK8924AN這顆針對隔離型LED驅動的低THD、高PF的原邊控制的準諧振、恒壓輸出、集成GAN的合封芯片,內置的高壓啟動電路實現快速啟動、THD補償線路以滿足高PF和低THD并獲得較高的效率。具備完善的保護機制，確保使用安全。
?
方案特點
?
??準諧振模式高效率工作
? 單級有源功率因數校正
? 全電壓功率因數>0.9?
? 內置快速軟啟動，系統啟動時間
? 輸出恒壓精度在±3%以內
? 集成?650V?高壓啟動和供電
? 集成快速動態響應，抑制動態輸出電壓紋波
? 低啟動和工作電流，待機功耗
?
應用場景
?
東科半導體的24W LED方案適用于多種場景，包括但不限于：
? LED燈帶
? 外置電源
? 智能照明，景觀照明等
?
部分測試數據
?

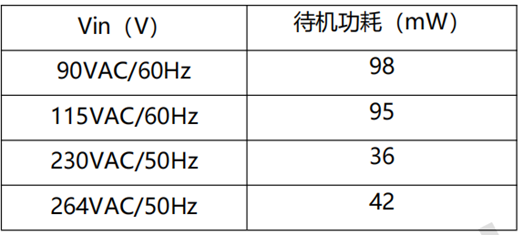

待機功耗：
? 輸出空載條件下測試輸入功率

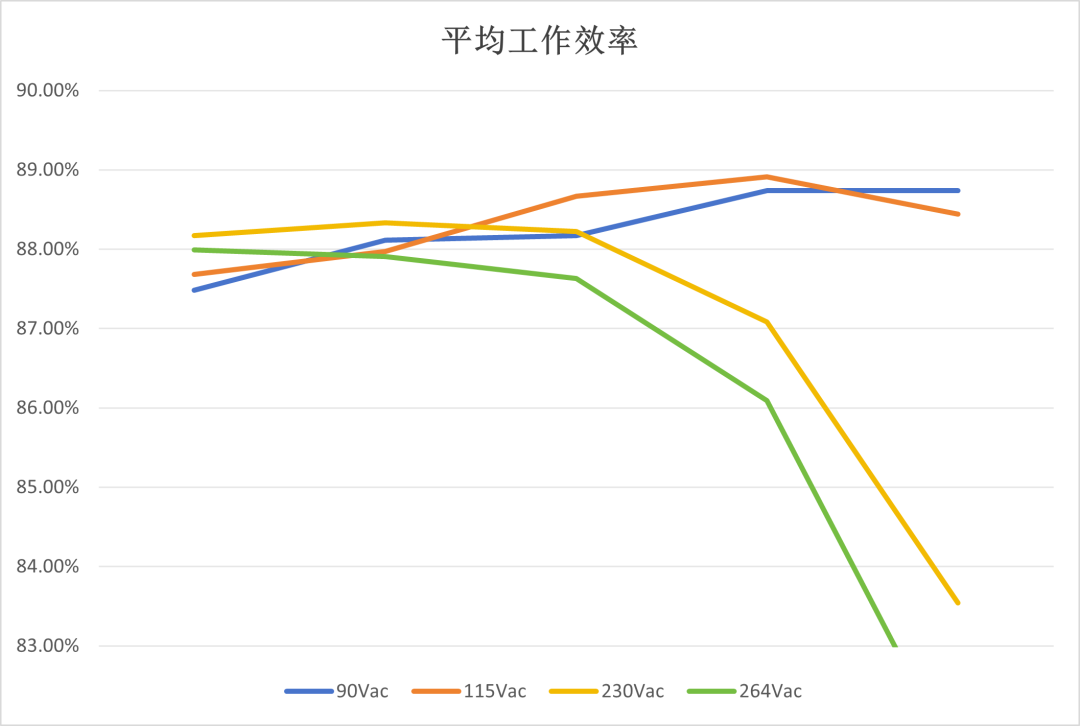

平均效率：
? 最高達到88.91%
輸出電壓紋波：
? 輸入電壓90Vac，264Vac
? 負載為空載和滿載

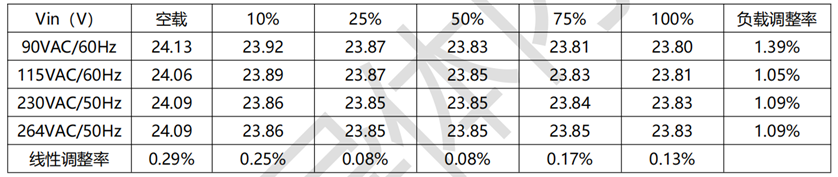

電壓調整率：
? 測試條件：輸入電壓為90Vac，115Vac，230Vac，264Vac時，分別測試空載，25%，50%，75%，100%的輸出電壓值

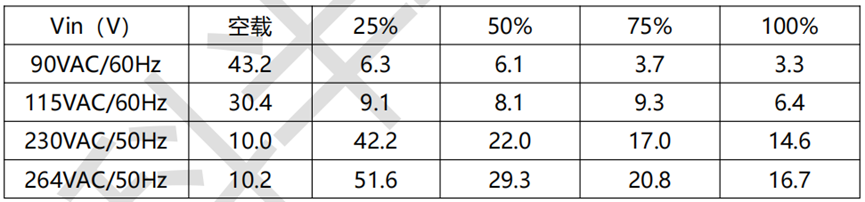

諧波失真(THD)：

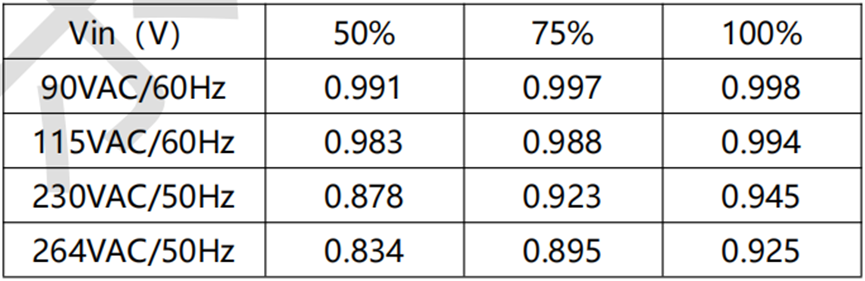

PF值：

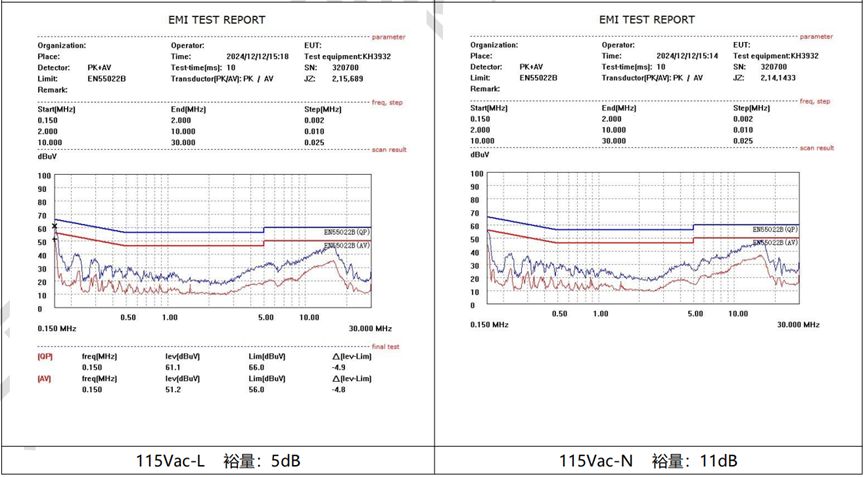

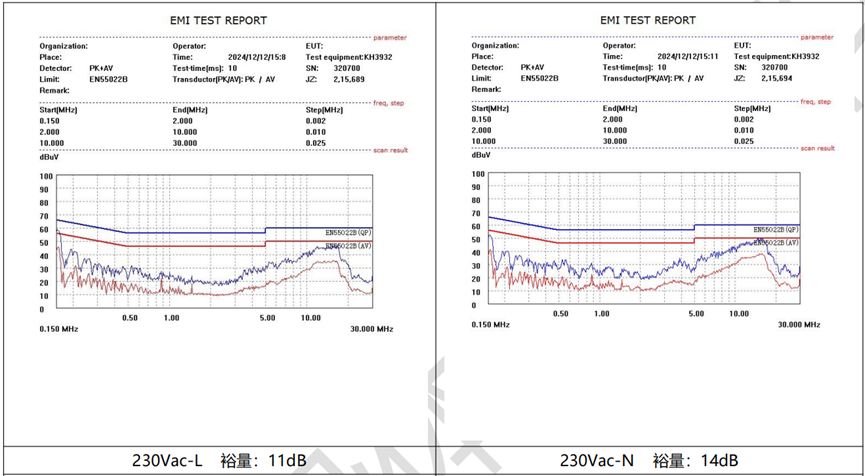

EMC傳導測試：

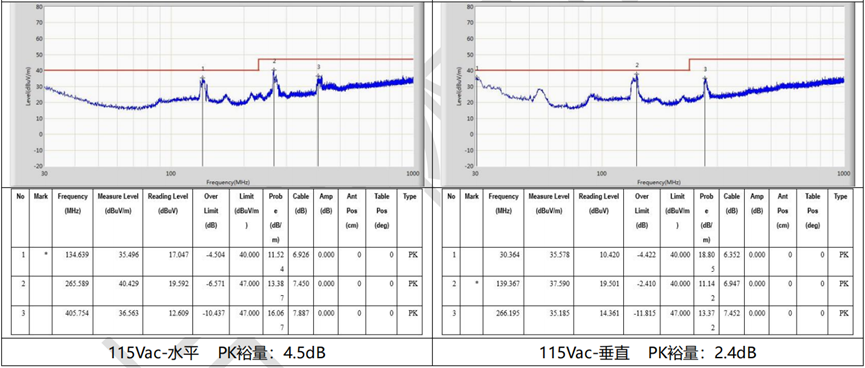

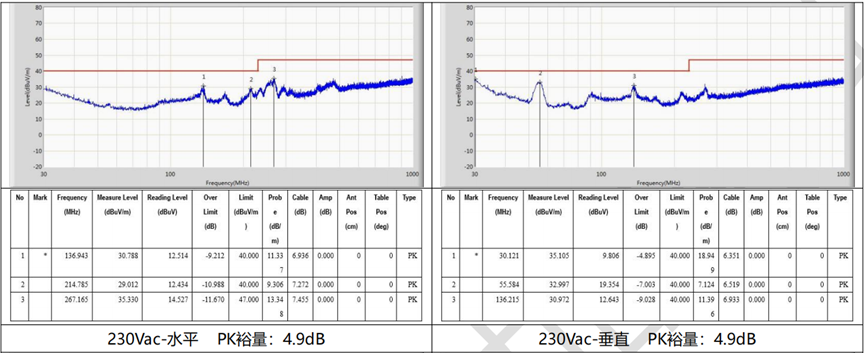

EMC輻射測試：
? 如果您對上述的24W LED方案感興趣，歡迎聯系我們的銷售團隊，我們將提供全套的設計以及測試資料，方便您快速的開發產品并推向市場。
? 感謝您對東科半導體的關注，期待與您攜手共創未來！
