? 東科不對稱半橋AC-DC電源管理芯片作為業內唯一的全合封單芯片AHB解決方案，外圍遠少于競品方案，調試難度低，整體成本遠低于競品方案。
? 本文將介紹以東科AHB芯片為核心的一款140W PD方案，具有極簡的外圍，高功率密度，多樣化的輸出配置等特點，適用于筆記本電腦和平板電腦適配器，兩輪電動車充電器，LED電源等多種應用場景。
?

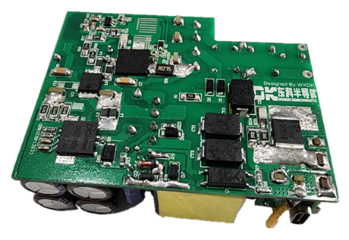

東科140W AHB PD方案 ?樣機版
?
?
方案概述
?
東科半導體的140W AHB PD方案采用DK8715BD+DK5V100R05VM套料，使用東科不對稱半橋AC-DC功率開關芯片。該方案支持多種輸出電壓和電流配置，以滿足不同設備的需求，并具備完善的保護機制，確保使用安全。
?
?
方案特點
?
? 高效率-板端效率最高達95.4%
? 高功率密度：裸機功率密度達1.82W/cm3
? PCBA尺寸：66*51*24mm
? 上管自適應關斷，下管自適應死區，無需外圍調節；
? 全負載段ZVS；
? 自適應四種負載段模式，有效提高各負載段效率；
? 自適應死區時間調整算法；
? 內置高壓啟動和X電容放電電路；
? CS負壓采樣，增強驅動穩定性；
? 內置全范圍抖頻電路改善EMI表現；
? 市面上最簡單的不對稱半橋解決方案。
?
多樣化的輸出配置:
? ? ?該方案支持5V3A,9V3A,12V3A,15V3A,20V5A, 28V5A的輸出配置，能夠滿足大多數電子設備的需求。其高功率密度設計使裸機功率密度達到1.82W/cm3，進一步提升了產品的緊湊性和效率。
?
主要芯片：
AC-DC: DK8715BD
同步整流：DK5V100R05VM
?

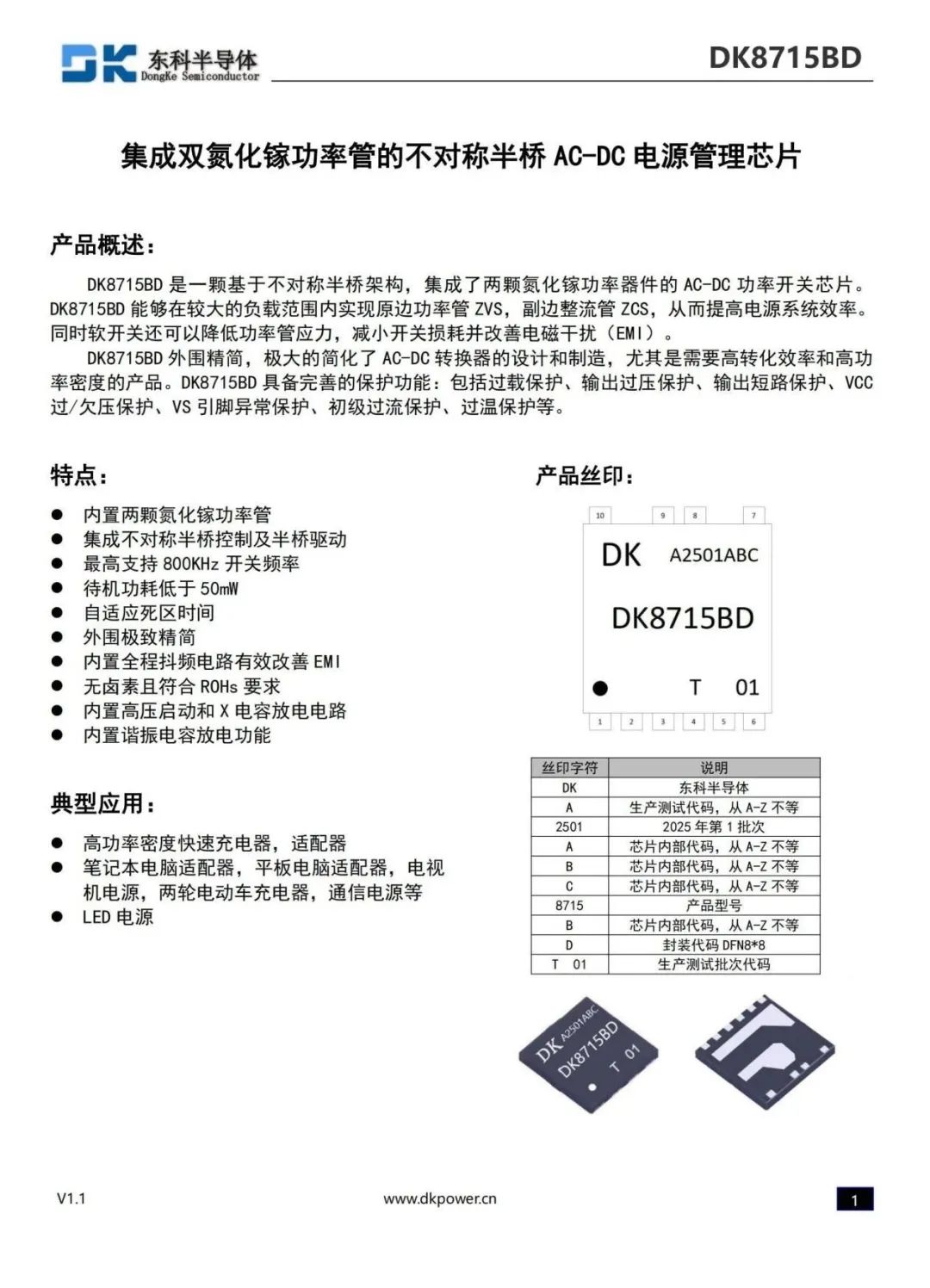

DK8715BD產品介紹
?

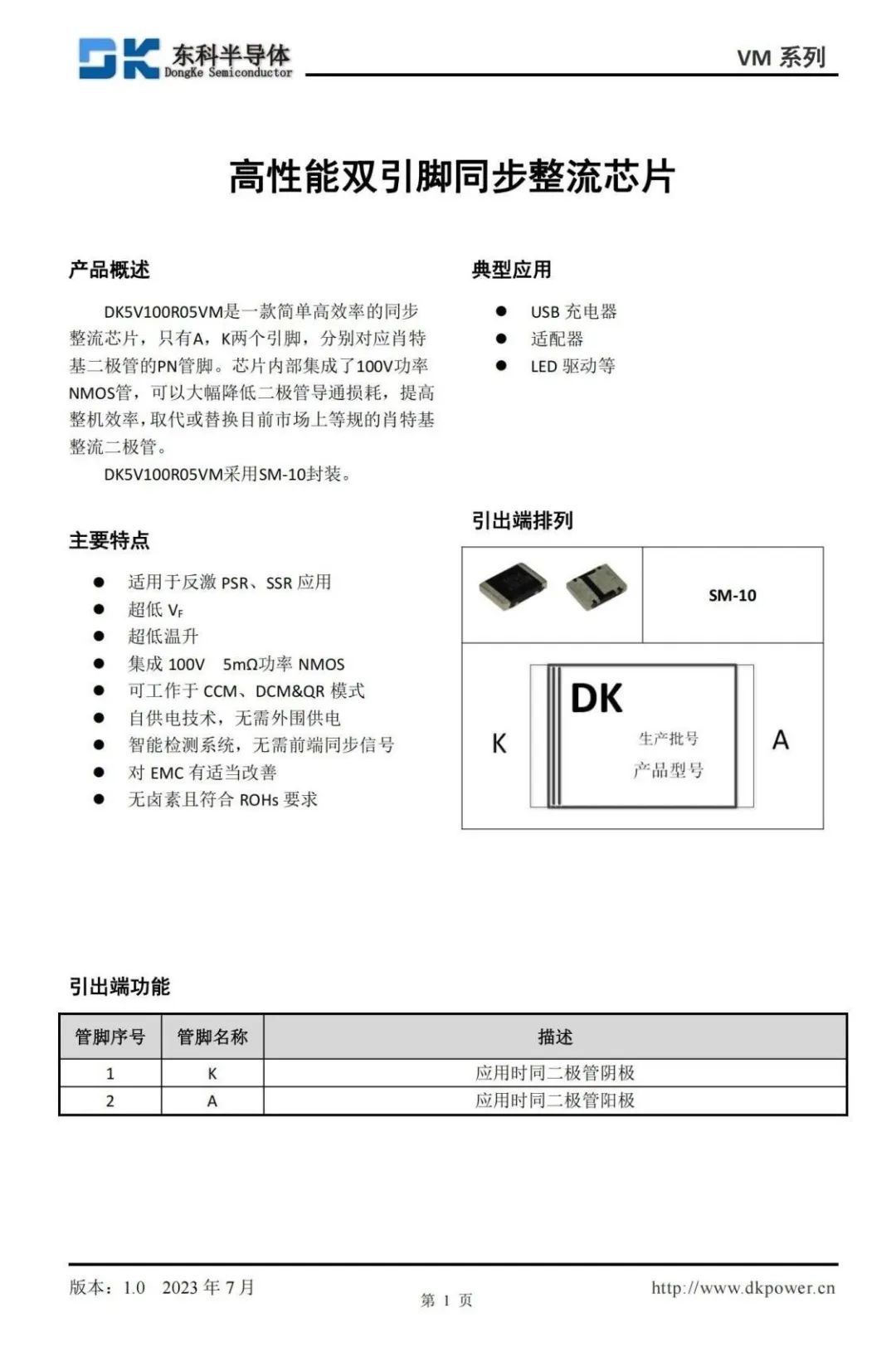

DK5V100R05VM產品介紹
?
?
應用場景
?
東科半導體的140W AHB方案適用于多種場景，包括但不限于：
? 筆記本電腦和平板電腦適配器；
? 電視機電源，LED電源，通信電源；
? 兩輪電動車充電器等。
?
?
部分測試數據
?

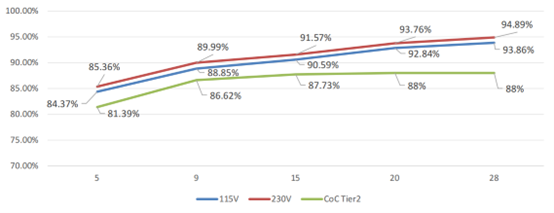

平均效率：
?

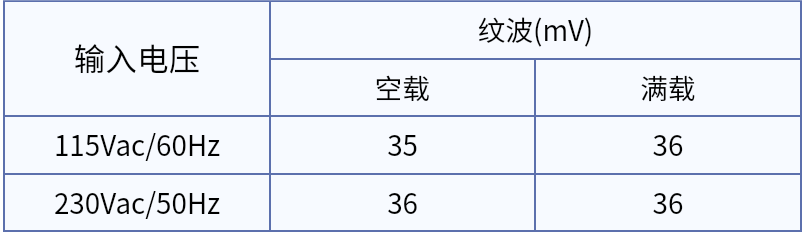

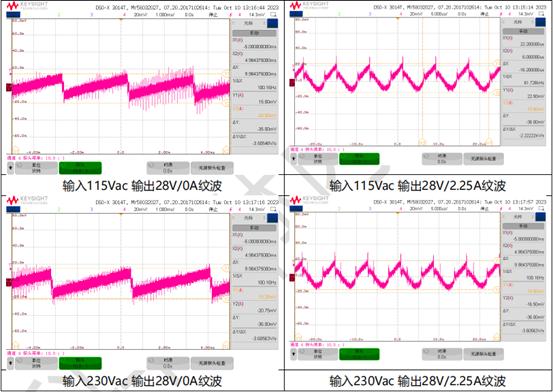

輸出電壓紋波：
? 輸出28V/5A

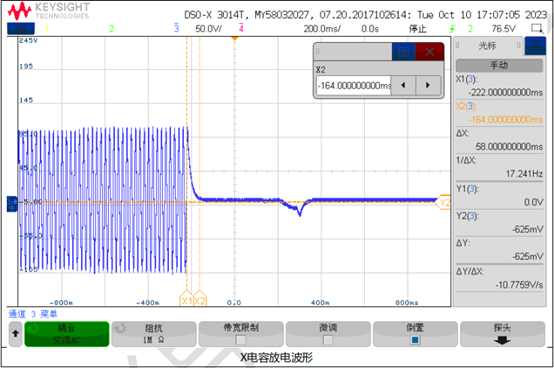

X電容放電波形：

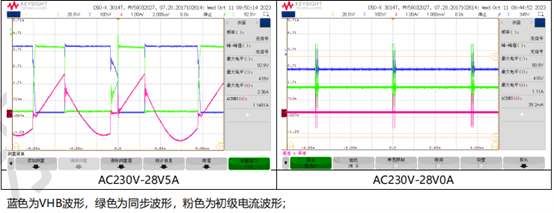

AHB工作波形：

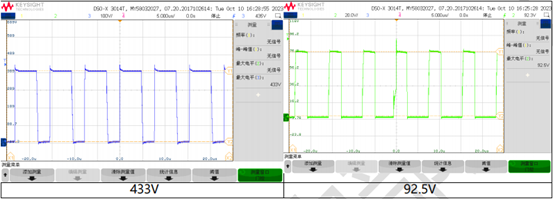

MOS管應力和SR整流管承受電壓
? 測試條件：輸入264Vac，輸出28V5A，開關管VDS電壓和SR整流管電壓
?

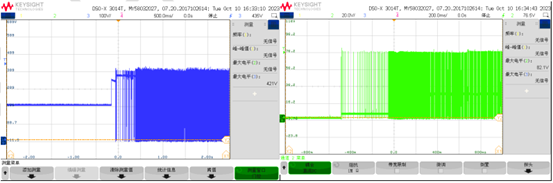

開機瞬態下初級功率管和SR整流管電壓
? 測試條件：輸入264Vac，輸出20V2.25A， 開關管VDS電壓和SR整流管電壓

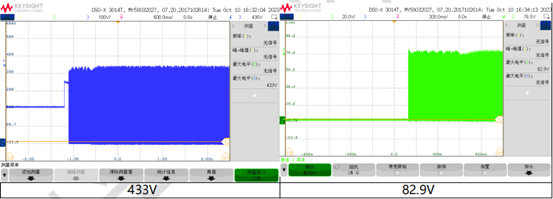

? 測試條件：輸入264Vac，輸出20V0A , 開關管VDS電壓和SR整流管電壓
?

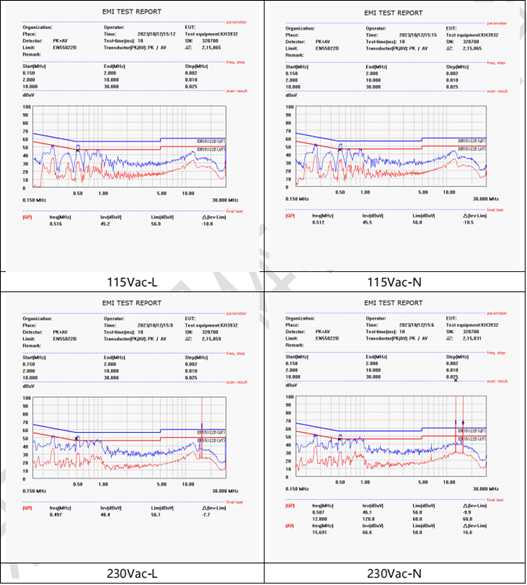

EMC傳導測試
?

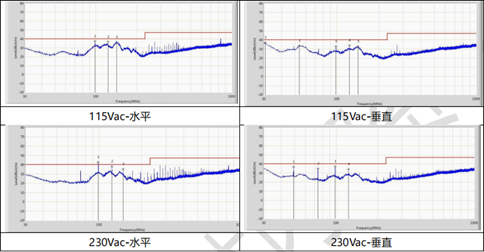

EMC輻射測試
?
? ? 如果您對上述的AHB 140W PD方案感興趣，歡迎聯系我們的銷售團隊，我們將提供全套的設計以及測試資料，方便您快速的開發產品并推向市場。
? ? 感謝您對東科半導體的關注，期待與您攜手共創未來！
?
